FNIRSI - Generatori di Segnali - Nuovo Progetto

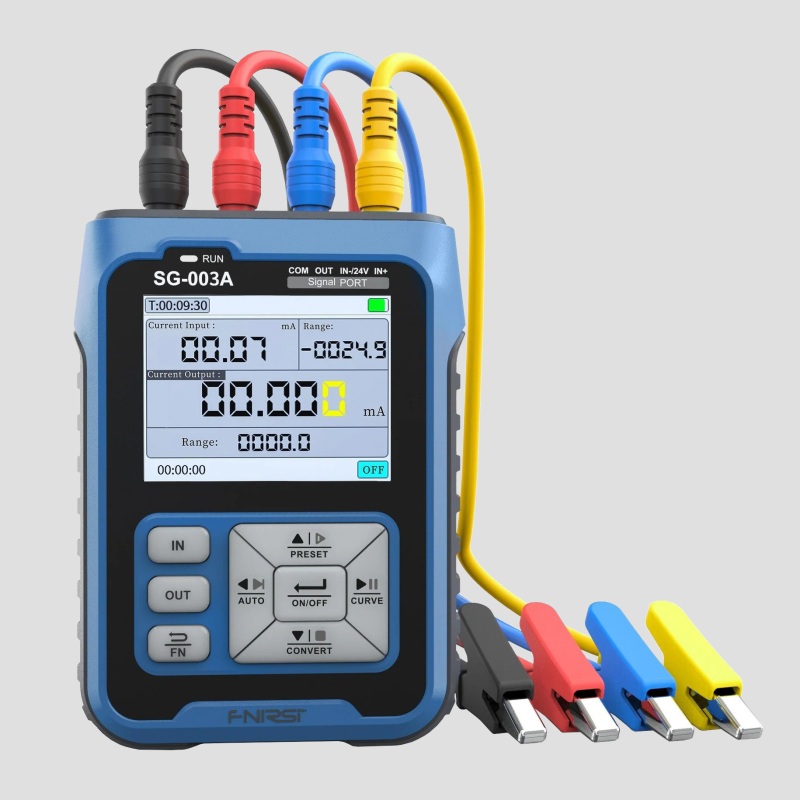

Generatore di segnali che può eseguire il debug del sistema PLC, simulazione del debug del sistema DSC, regolazione del posizionatore della valvola, test e calibrazione degli strumenti, e test dell'inverter. Visualizzazione della tendenza di variazione dei segnali di ingresso e uscita tramite la curva che può registrare fino a 100.000 valori o 15 set di dati. Frequenza di ingresso e uscita di 0-9999HZ, test ad alta precisione dello 0,2%. Display retroilluminato a colori TFT-LCD da 2,4 pollici con cambio retroilluminazione dei pulsanti a seconda della modalità. Uscita programmabile tramite le modalità monotona crescente, monotona decrescente o ciclica. Aggiornamento firmware usando l'emulazione USB. Portatile e alimentazione con batteria al litio integrata da 3000mAh. Ricarica Type-C. Struttura centrale realizzata in ABS con guscio rigido e avvolto da silicone antiscivolo integrato.

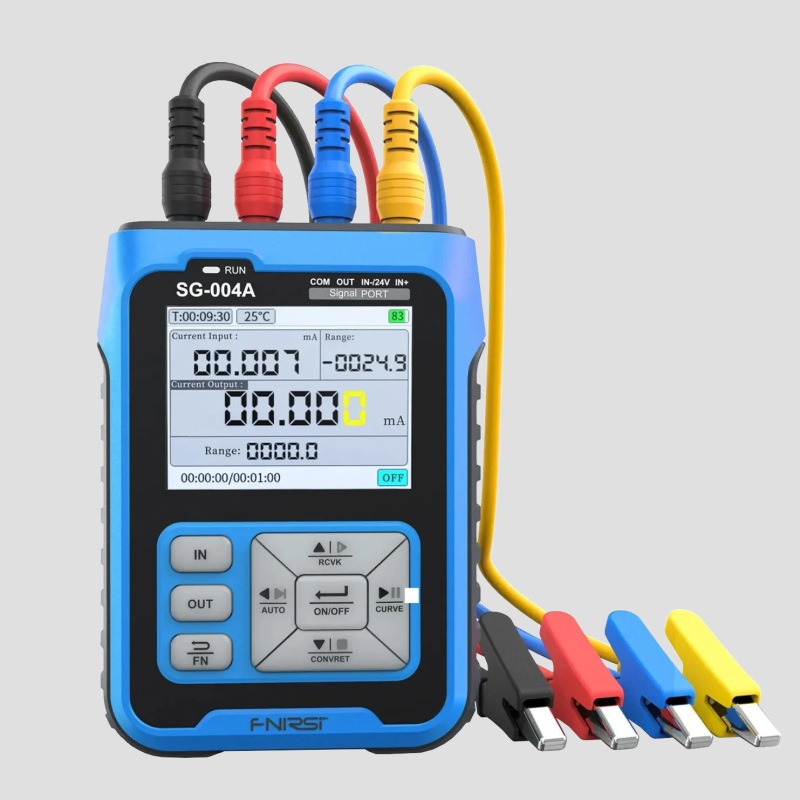

Segnali visualizzati come valori fisici o ingegneristici (il range di corrente 4-20mA corrisponde a 0-100). Tendenza di variazione dei segnali di ingresso e uscita visualizzabile tracciando una curva con tempo di campionamento della curva impostabile. Regolazione della curva entro l'intervallo dei valori massimi e minimi tramite simulatore analogico corrente-tensione. Conversione del segnale in diverse quantità fisiche. Generatore di segnali a più porte: la blu (IN-) può essere commutata a un'alimentazione di prova da 24V, la rossa (OUT) e la nera (COM) formano una porta di uscita, e la gialla (IN+) e blu (IN-) formano la porta di ingresso. Supporto di 4 gruppi di valori di segnali preimpostabili e con funzione di uscita di variazione continua con tre modalità selezionabili: aumento monotono, diminuzione e ciclo.

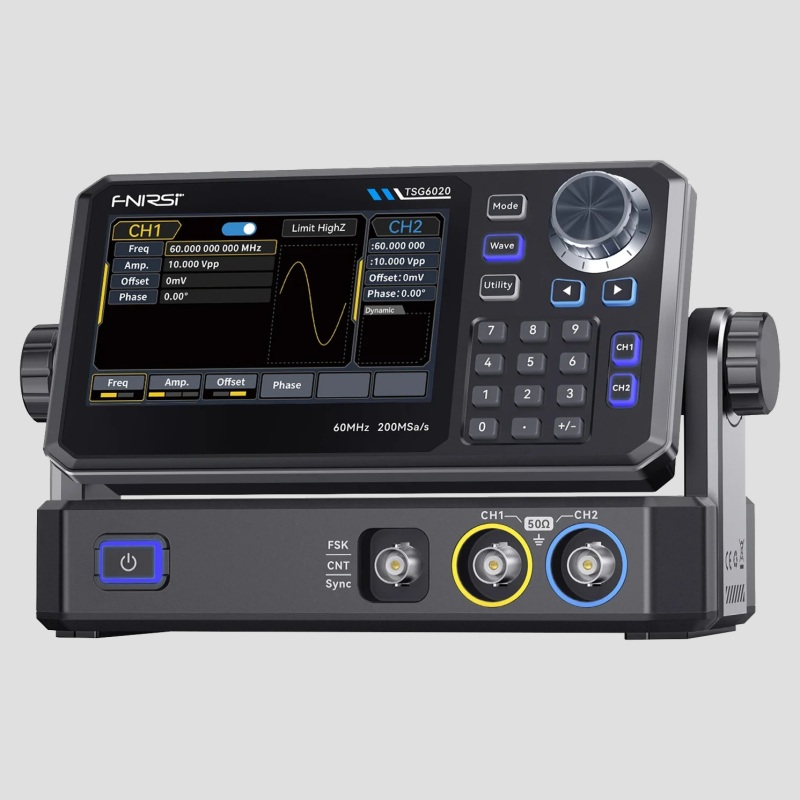

Uscita a doppio canale, frequenza campionamento di 200 MSa/s e precisione a 14 bit. Genera forme seno, quadra, rampa, impulso, rumore, DC e definite dall'utente. Tecnologia ZeroSurge e VeriPoint: basso sovraelongazione, fronti rapidi, dettagli ultra-fini. Supporto AM, FM, PM, FSK, ASK e PSK. Funzione sweep di frequenza. Contatore di frequenza a 7 cifre integrato, periodo e duty cycle di segnali TTL da 100mHz a 100MHz. Uscita da 1mVpp a 10Vpp (su 50Ω), rumore di fase ≤-125dBc/Hz 10MHz e distorsione armonica <-40dBc 30–60MHz. Touchscreen TFT-LCD da 4,3" con pulsanti fisici. Isolamento dei canali, sicurezza di messa a terra e sincronizzazione/uscita compatibile TTL. Raffreddamento con dissipatore in alluminio e ventola silenziosa. Memoria fino a 24 forme d’onda personali. Supporta uscita continua, gated, modulazione e sweep.
